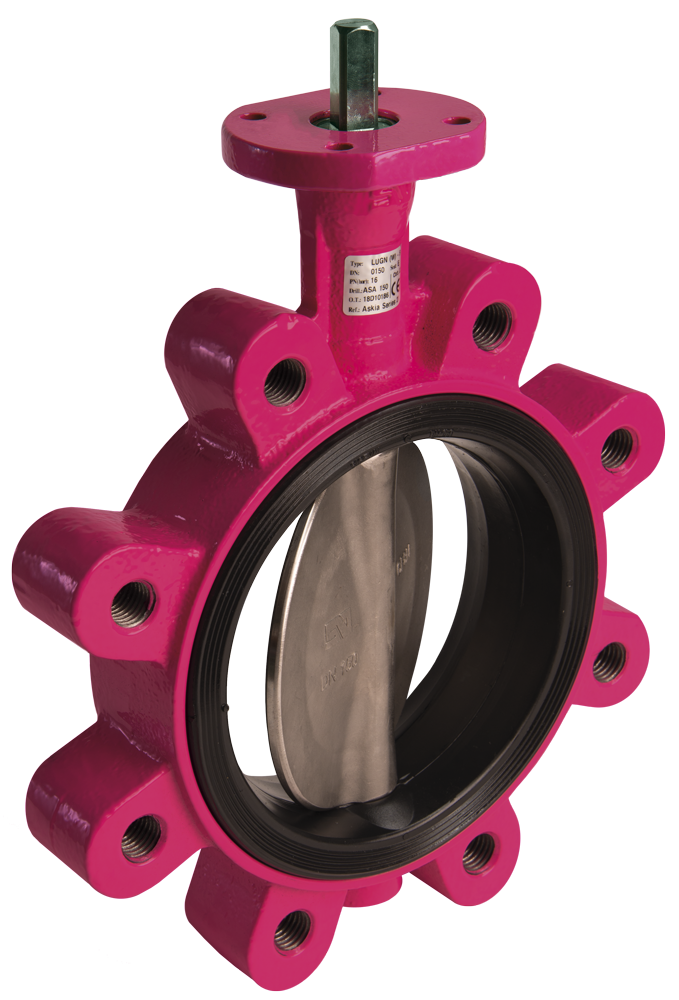

ASKIA® Serie 21

Die Absperrklappe ASKIA® Serie 21 wurde für Industrieanwendungen konzipiert und ersetzt vollwertig und kostengünstig Doppelflanschventile oder andere alternative Produkte. ASKIA® Serie 21 Anflanschklappen können als Endarmaturen eingesetzt werden. Sie bieten im Gegensatz zu anderen Ventilen erhebliche bauliche Vorteile in den Anlagen, die zeitweise abgetrennt werden müssen. Beispielsweise Pumpenausgänge, Tanks oder spezielle Schiffsbereiche etc. Diese Serie stellt eine effiziente und zuverlässige Lösung für schwierige Betriebsbedingungen dar.
Anwendungen
✓ Wasseraufbereitung und -verteilung
✓ Klimasysteme
✓ Brandschutz
✓ Heizung
✓ Schiffsbau
✓ Gasverteilung

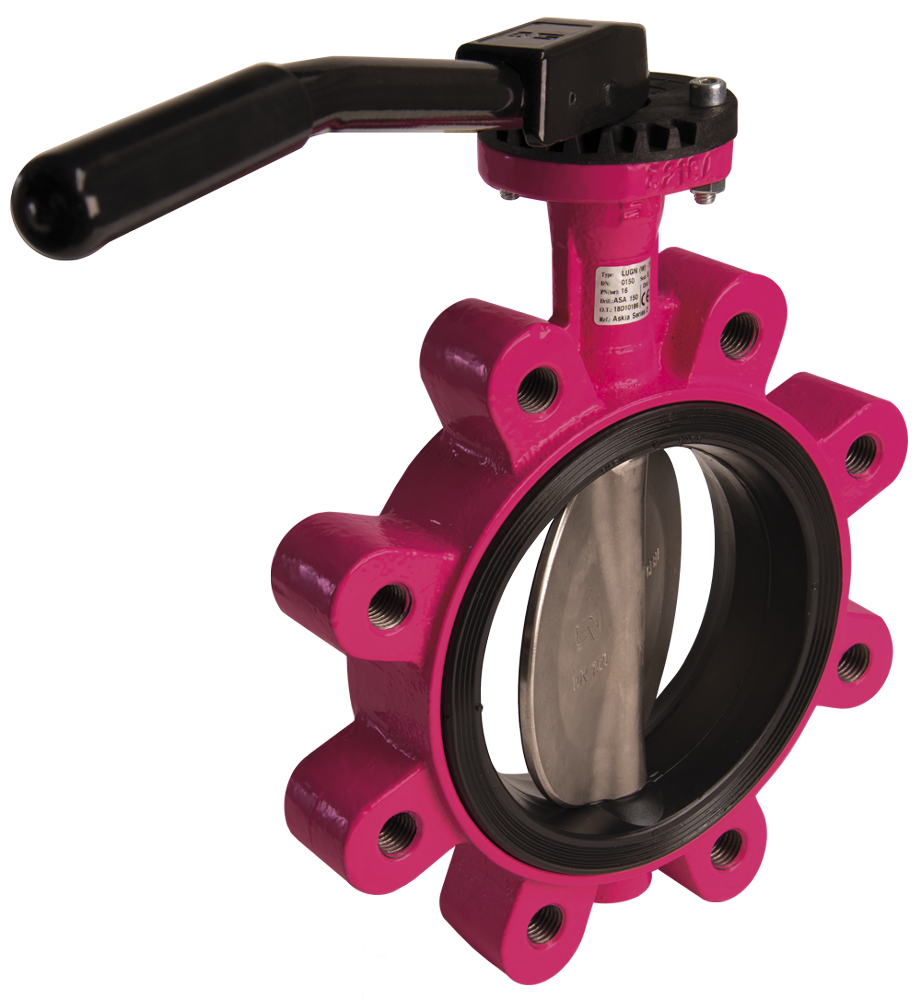

ASKIA<sup><small>®</sup></small> Serie 21 mit Handhebel

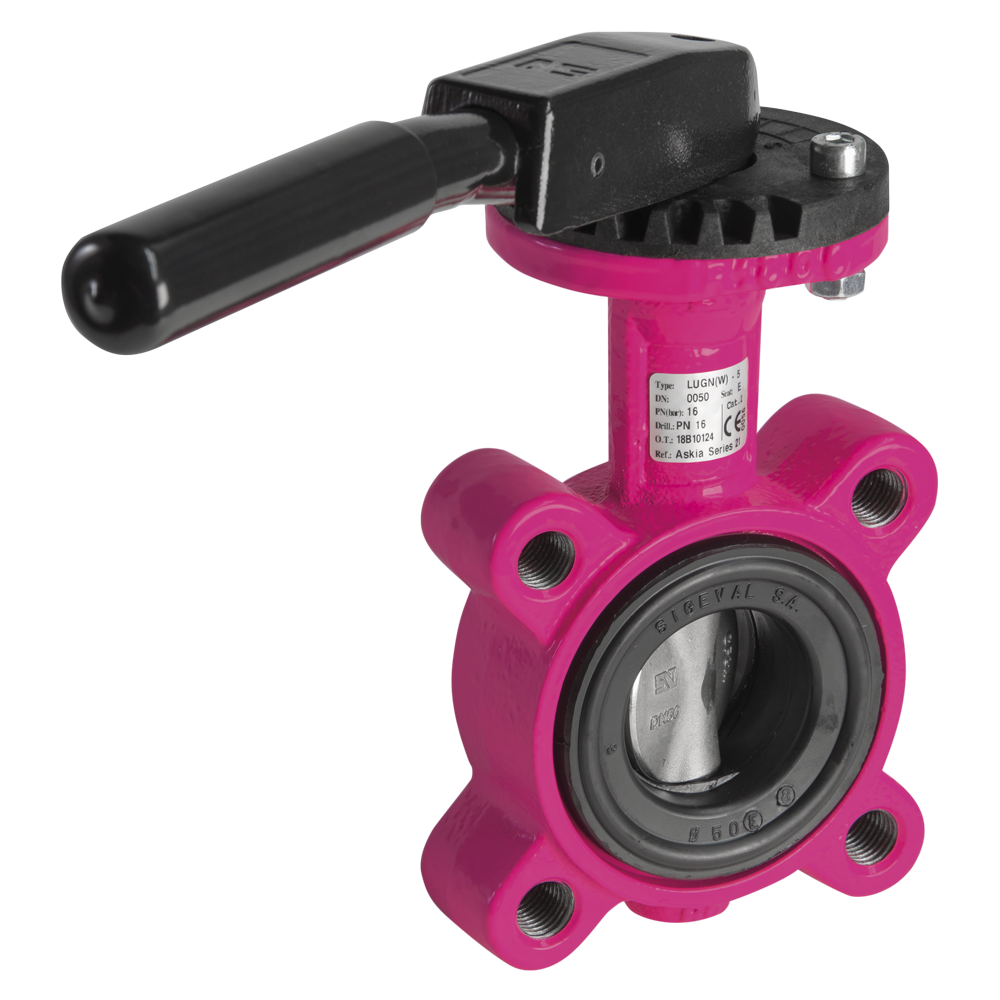

ASKIA<sup><small>®</sup></small> Serie 21 mit Handhebel

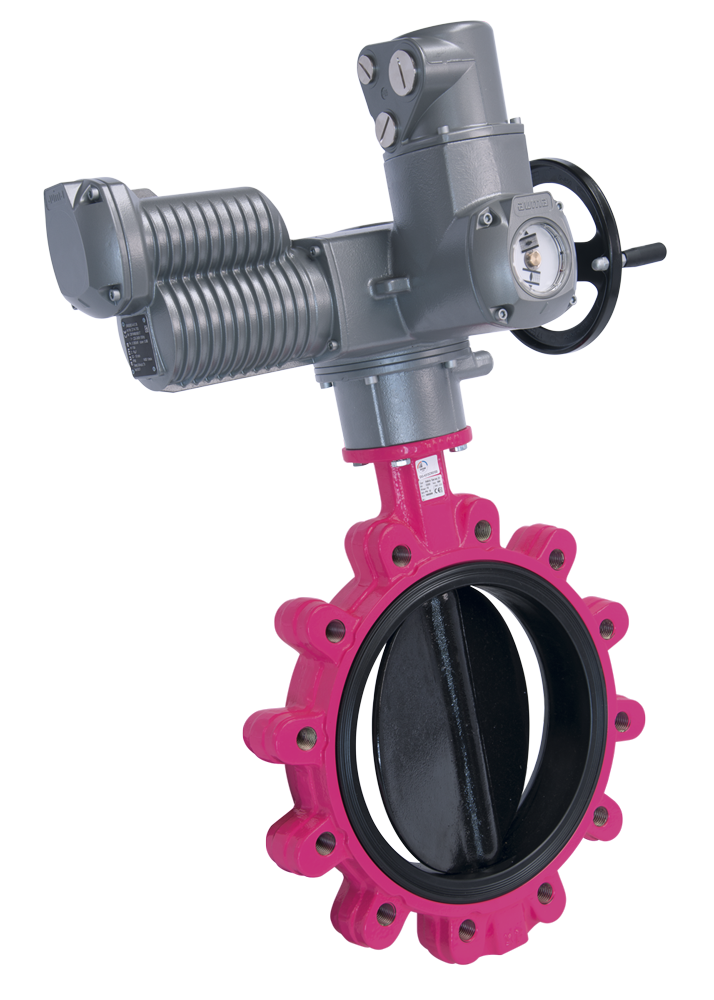

ASKIA<sup><small>®</sup></small> Serie 21 mit elektrischem Regelantrieb

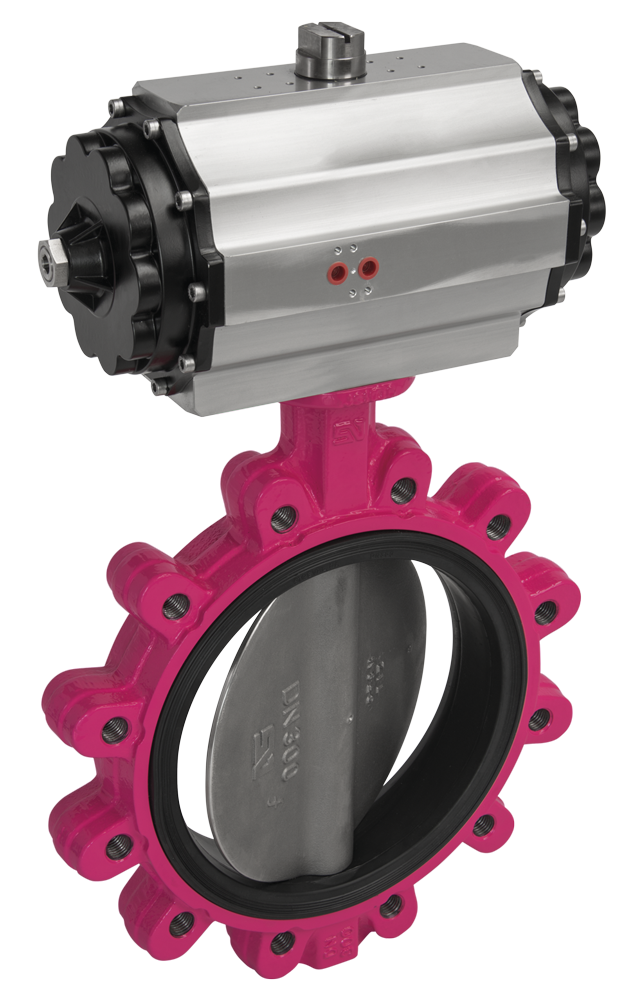

ASKIA<sup><small>®</sup></small> Serie 21 mit pneumatischem Antrieb

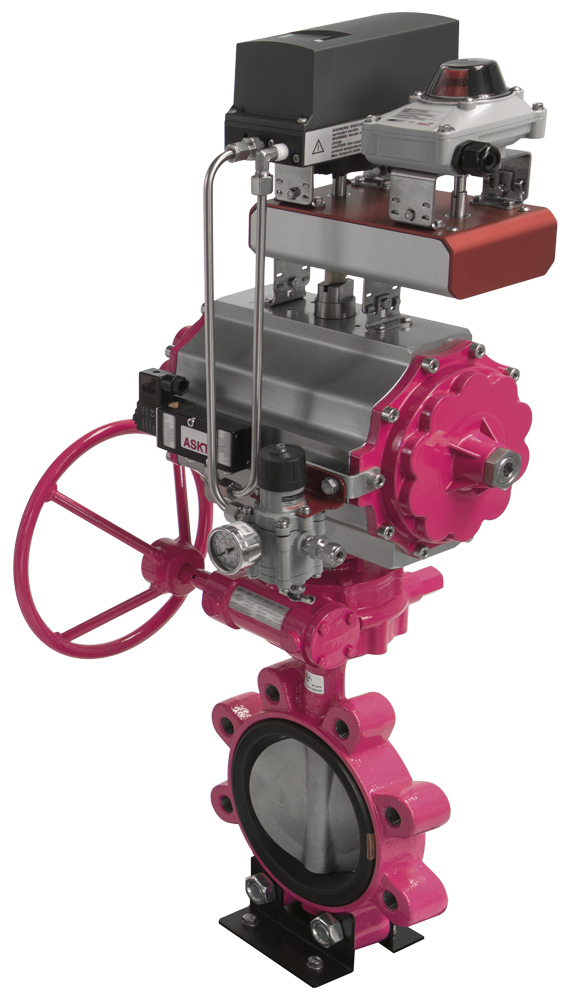

ASKIA<sup><small>®</sup></small> Serie 21 mit Handnotgetriebe, Pneumatikantrieb, Magnetventil, Luftwartungseinheit, Dopplereinheit zur Aufnahme eines elektropneumatischem Stellungsregler und Rückmeldeeinheit

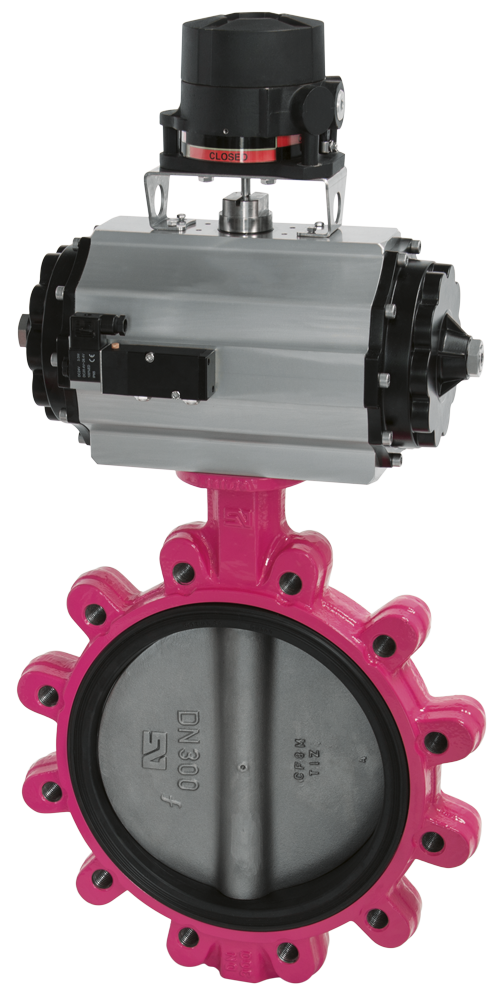

ASKIA<sup><small>®</sup></small> Serie 21 mit pneumatischem Antrieb incl. Magnetventil und Rückmeldeeinheit
Spezifikation
Gehäuse
Anflanschgehäuse
Fertigungsprogramm
DN 25 - 1200
Konstr. gem. Norm
EN 593
Baulänge
EN 558-1
Serie 20 (DIN 3202 T3 K1)
ISO 5752 T5 Kurzform
API 609
BS 5155 Serie 4-5 außer DN350
TOP-Flansch
EN ISO 5211 | NFE 29-402
Montage zwischen Flanschen
DIN PN 10/16, ANSI cl. 150
Kennzeichnung
EN 19
Standard-Betriebsdruck
Max. 16 bar DN 32 - 150
10 bar DN 200 - 1000 | 25 bar bis DN 400 auf Anfrage
Betriebstemperatur
-40º C bis 210º C je nach Material
Dichtigkeitsprüfung
EN 12266 | ISO 5208
Anmerkungen
Druckgeräterichtlinie 2014/68/EU
Optional: ATEX (II 2GD) 2014/34/EU
Sitz vulkanisiert
